简单介绍：

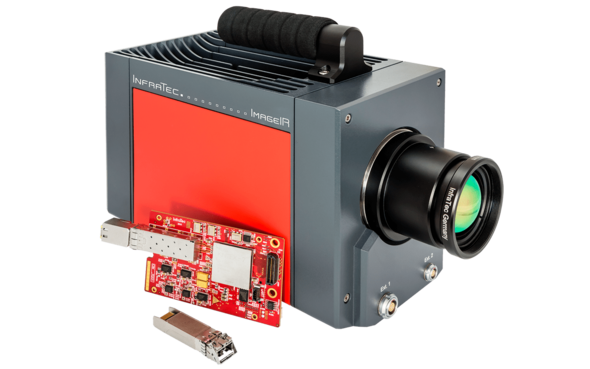

NDTEK雅世恒源 ImageIR 5300 中波热像仪
详情介绍：

NDTEK雅世恒源  ImageIR 5300 中波热像仪




ImageIR5300系列采用320x256像素中波红外探测器，具有成像速率高、热灵敏度高、测量精度高等特点，适用于科学研究、工业测量、红外无损检测、红外特征分析及选光谱成像等领域。



高速高灵敏度制冷式中波红外热像仪



满帧成像速率可达480Hz以上、积分时间、成像窗口的大小和位置及成像速率可通过软件灵活设定，从而实现在很短时间对高速运动或瞬态变化过程有效记录、精准测量和清晰成像。

新Multi-IT(多重积分)测量模式更加灵活。用户可自行选定多条单独的标定曲线集合为一条，以满足对温度跨度大和动态范围宽的目标进行测量。

采用可溯源至德国联邦物理技术研究院（PTB) 的*高标准进行温度标定。特别开发的多特征线算法，根据热像仪本身热行为和环温变化自动进行温度补偿，提升重复精度。

高度集成MIO接口确保快速触发过程的精度和可重复性。既可以配置多种数字输入输出方式来控制热像仪，也可以生成数字信号控制外部设备。具备预触发、后触发、再触发等方式，实现**的同步数据采集。两个数字通道的数据流可以与触发输入同步记 录。此外，IRIG-B时间戳信息随同红外图像直接保存



可预装2个5孔位的光谱滤镜电动转轮，可手动切换或自动转换孔位实现多达25种组态。 通过嵌入不同种类的光学滤镜或保护窗口，用于玻璃、薄膜、火焰、激 光、气体等特殊目标物体**测温、选光谱成像。实时非均匀性修正（NUC）功能，有效消除探测器噪声，提升成像质量，确保长时间**测温。经过严格优化设计的高质量红外镜头，具有高透过率、抗反射和低衰减特性。可选电动调焦，具备全视场或选定区域自动对焦、定距对焦、步进对焦模式， 通过软件即可轻松快速进行调节。





光路热隔离设计周全有效，能够消除本机热辐射对光路的干扰，确保测温精准和稳定。

机身采用坚固合金材料，不但坚实耐用，还具有良好的抗电磁干扰和散热作用，即便在恶劣的使用环境中，随机配置IRBIS 3.1专业软件，具热像仪在线操控、热图采集、在线离线测量分析、图像浏览和管理及报告生成等强大功能。

分析功能包括区域和点的温度时间趋势图、线温趋势图、直方图、图像差异显示、逐点或区域辐射率修正、测量模式修正工具及拼图、图序再建等功能， 为静态或动态的红外图像分析提供灵活、多样化支 持，为热像仪的应用提供了更多可行性。 IRBIS 3.1界面友好、功能丰富且易于使用，深受 广大用户好评。



性能参数表
产品型号 ImageIR 4355 ImageIR 5355
探测器类型 碲镉汞（MCT )
光谱范围（μm） 3.7～4.8
探测器规格 320x256 红外像素
像元间距 30μm
热灵敏度(NETD) 15mk
探测器冷却 斯特林循环制冷器（Stirling rotation cooler）
标准测温范围 （-10～+130）ºC （-10～+1200）ºC
可选测温范围 低温至-40ºC，高温至3000ºC
测量精度 ±2ºC（0～+100）ºC或±2% ±1ºC（0～+100）ºC或±1%
动态范围 14bit
满帧成像速率 75Hz 481H
子窗模式 子窗帧频可达530Hz 子窗帧频可达105000Hz
非均质化校正 外部手动校正；可选内置电动快门
积分时间 (1～20,000）µs
电动光学滤镜轮 可内置*多2个5孔位转轮，实现多达25种组态，适用于**测温和对特定光 谱成像。可手动和快速自动切换
调焦方式 手动或选全区域自动、多区域自动、指定距离等电动调焦方式
操控和传输接口 可选GigE、 CamLink、双CamLink
I/O接口 集成化4通道，包括 2路数字输入，2路数字 / 模拟输出
IRIG-B时间戳 集成到红外数据中，20ns精度
电源供电 (110-230)VAC 、 50Hz 输入 、24VDC输出
机身 坚固、耐用、结构精致的轻质合金壳体
防护等级 IP54、IEC 60529
抗冲击/振动 2G、 IEC 68-2-29、 IEC 68-2-26
操作/存储温度 -20～+55ºC 、-40～+70ºC
固定安装 1/4” 和 3/8” 相机螺纹、2xM5
尺寸/重量 244x120x160mm 、约3.3kg、不含镜头



镜头参数



类型 视场角(°) 空间分辨率 (mrad.) 类型 视场角(°) 空间分辨率 (mrad.)
25mm 标准 21x17 1.2 200mm望远 2.7x2.2 0.15
12mm 广角 44x36 2.5 500mm特写 48x38mm 0.3
50mm 望远 11x9 0.6 1.0X WD200显微 9.6x7.7mm 30µm
100mm 望远 5.5x4.4 0.3 1.0X WD300显微 9.6x7.7mm 30µm
